Compare par, velocidad, peso, cuadradillo y reacción. El número de modelo por sí solo no determina su idoneidad.
La mitad del diámetro solo es una preselección. Vaso, carcasa, empuñaduras y brazo requieren espacio adicional.
| Modelos | Rango de par | Cuadradillo | Dimensión axial B | Diámetro del reductor C | Peso¹ |
|---|---|---|---|---|---|
| VT-500 | 160–670 Nm | 3/4" | 195,1 mm | 84,3 mm | 4,9 kg |
| VT-1000 | 330–1360 Nm | 1" | 241,8 mm | 72,4 mm | 6,7 kg |
| VT-2000 | 680–2710 Nm | 1" | 259,8 mm | 78,5 mm | 7,4 kg |
| VT-3000 | 1020–4030 Nm | 1" | 316,7 mm | 95,3 mm | 10,3 kg |
| VT-6000 | 1626–8133 Nm | 1 1/2" | 334,5 mm | 127 mm | 19,2 kg |
Fuente: catálogo TorcUP facilitado. Confirmar referencias dimensionales y suministro antes del pedido.
¹ Con brazo y batería; E6 usa otra referencia. Valores ausentes bajo consulta.
Utilice las dimensiones con su plano. Length/Width no equivale automáticamente a altura axial.
160–670 Nm
330–1360 Nm
680–2710 Nm
1020–4030 Nm
1626–8133 Nm
TORCUP · WSD GMBH
Compare par, dimensiones y peso. Los datos no confirmados quedan abiertos.
Seleccione hasta tres modelos.
Valores de catálogo; no constituyen aprobación general de una unión. ¹ Con brazo y batería; E6 usa otra referencia. Valores ausentes bajo consulta.
TORCUP · WSD GMBH

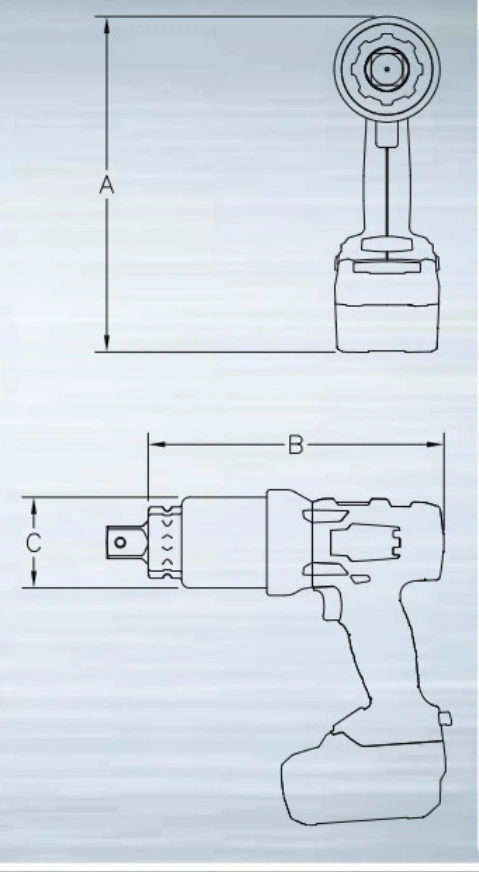

A: altura con batería; B: longitud axial; C: diámetro del reductor. Añadir vaso, espárrago, brazo y empuñadura. Planos de cada serie.
TORCUP · WSD GMBH
Parta del par aprobado y compruebe rango y estrategia.
Evalúe por separado espacio axial y radial. Longitud, diámetro, vaso y espárrago saliente determinan el acceso.
La comparativa utiliza B como longitud axial y C como diámetro según el plano. E6 y versiones especiales tienen medidas propias.
Compruebe cuadradillo, carga, reacción y manejo. STEP/CAD bajo consulta con modelo y configuración.
TORCUP · WSD GMBH
Indique par, tornillo, vaso y espacio. Para servicio: modelo y número de serie.
